BARRERA FOTOGRÁFICA UR
MANUAL DE USUARIO
Primeros pasos

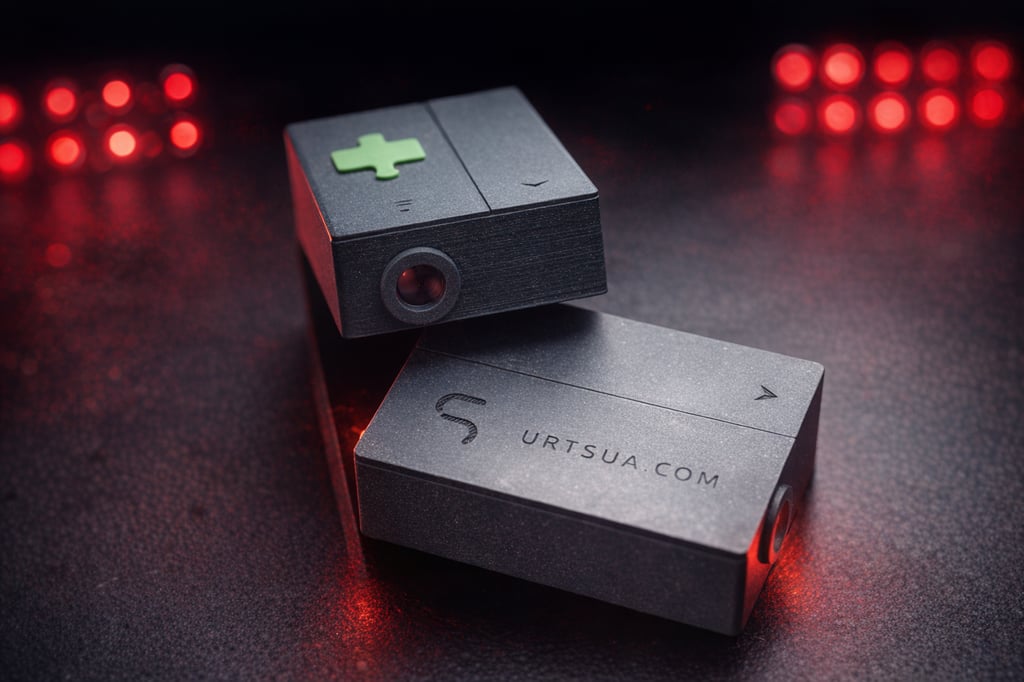

El sistema está formado por dos dispositivos independientes: emisor (inferior de la foto) y receptor infrarrojo (superior).
Se recomienda el uso de baterías de litio 18650 "button top" (contacto positivo en relieve) y de largo inferior a 70mm.
Sincroniza tu canal. Bajo la tapa superior con inscripción "CH" (channel) se encuentra el selector de canales. Asegúrate de que tu receptor de radio Godox o Yongnuo (según versión), el que vas a conectar a la cámara por cable, tenga el mismo canal seleccionado.
Selecciona tu modo de uso. Sobre la tapa ubicada en la parte posterior del receptor infrarrojo podrás leer "D R", directo - réflex. Bajo ella encontrarás un selector de 2 posiciones. En este caso el selector ha de estar en la posición "D", a su izquierda.
Coloca la batería 18650 en el compartimento indicado. Para abrirlo, solo empuja ligeramente desde el saliente de la tapa en dirección a la flecha y hacia arriba. Al colocar la batería en cada dispositivo estos estarán automáticamente encendidos.

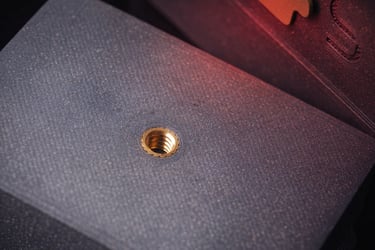

Coloca cada unidad sobre un soporte, por ejemplo un pequeño trípode. Puedes ayudarte de la rosca de 1/4" que incorporan en su parte inferior.

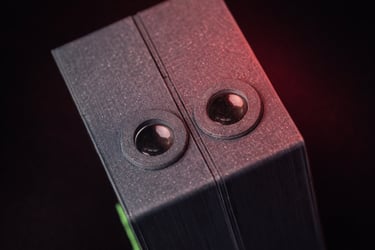

Posiciona primero el receptor infrarrojo y asegúrate de que la lente del frontal esté mirando de forma aproximada al lugar en el que vas a colocar el emisor infrarrojo.
Ahora coloca el emisor infrarrojo, ambas lentes deberían estar enfrentadas. Si la colocación es correcta el LED rojo que equipa el receptor dejará de estar fijo y pasará a parpadear, ahora ambas unidades están sincronizadas y listas para disparar.
Con ayuda del cable adecuado a tu cámara debes conectar el receptor de radio a ella. Para receptores Godox el selector debe estar en posición "cámara", mientras que en los receptores Yongnuo debe elegirse "TRX".
Sincroniza tu canal. Bajo la tapa superior con inscripción "CH" (channel) se encuentra el selector de canales. Asegúrate de que tu receptor de radio Godox o Yongnuo (según versión), el que vas a conectar a la cámara por cable, tenga el mismo canal seleccionado.
Selecciona tu modo de uso. Sobre la tapa ubicada en la parte posterior del receptor infrarrojo podrás leer "D R", directo - réflex. Bajo ella encontrarás un selector de 2 posiciones. Elige la opción R, hacia la derecha.
Coloca la batería 18650 en el compartimento indicado. Para abrirlo, solo empuja ligeramente desde el saliente de la tapa en dirección a la flecha y hacia arriba. Al colocar la batería en cada dispositivo estos estarán automáticamente encendidos.
Coloca el emisor infrarrojo en un soporte, por ejemplo un pequeño trípode. Puedes ayudarte de la rosca de 1/4" que incorporan en su parte inferior.
Posiciona el emisor y acopla el receptor sobre él. Si el LED indicador se mantiene fijo puede haber objetos de fondo que están siendo detectados. Puedes reposicionar buscando fondo libre (al menos en el rango de 5 metros) o inclinar ambos ligeramente hacia arriba, intentando eliminar interferencias.
Con ayuda del cable adecuado a tu cámara debes conectar el receptor de radio a ella. Para receptores Godox el selector debe estar en posición "cámara", mientras que en los receptores Yongnuo debe elegirse "TRX".

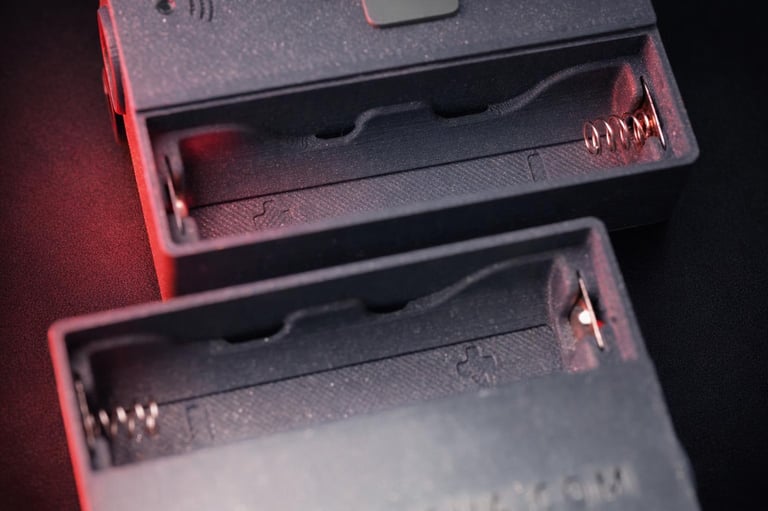

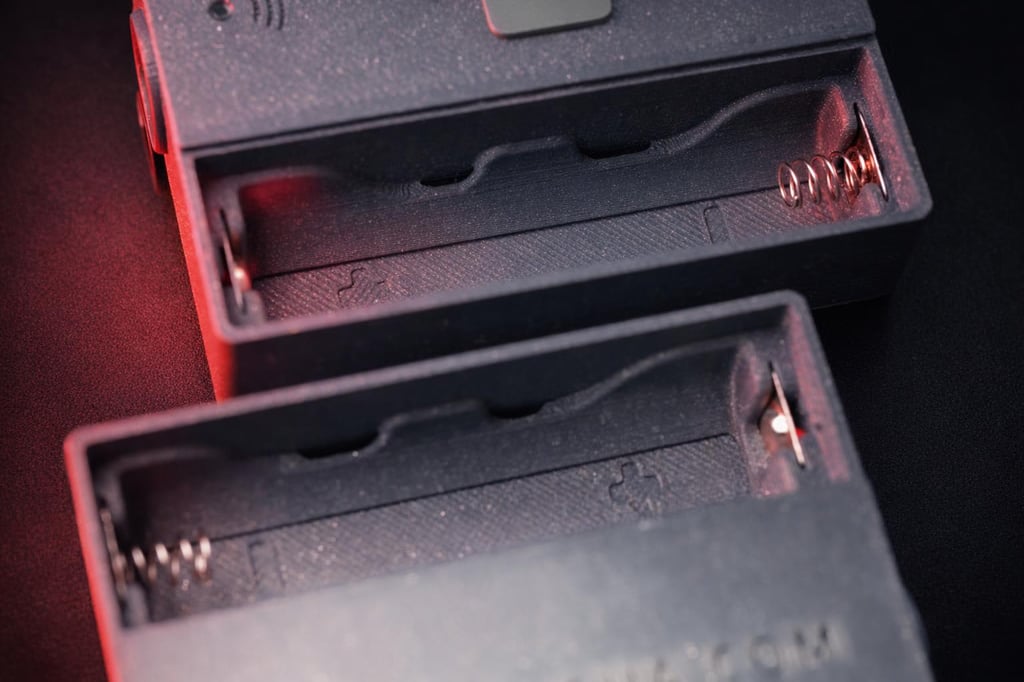

Portabaterías

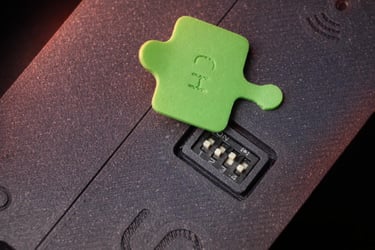

Selector de canales, en total 16.

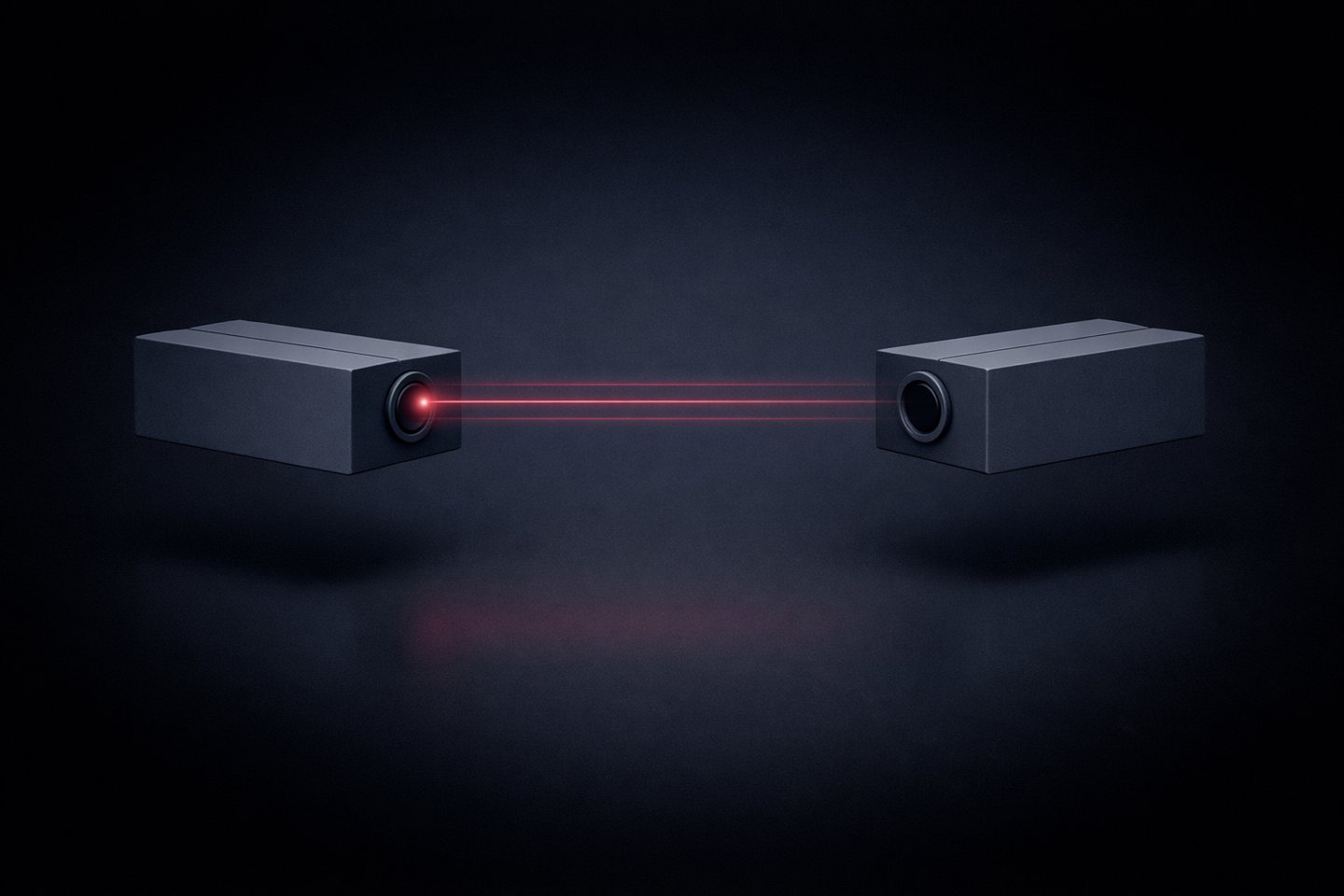

Modo directo: grandes rangos o necesidad de acotar la distancia de detección.

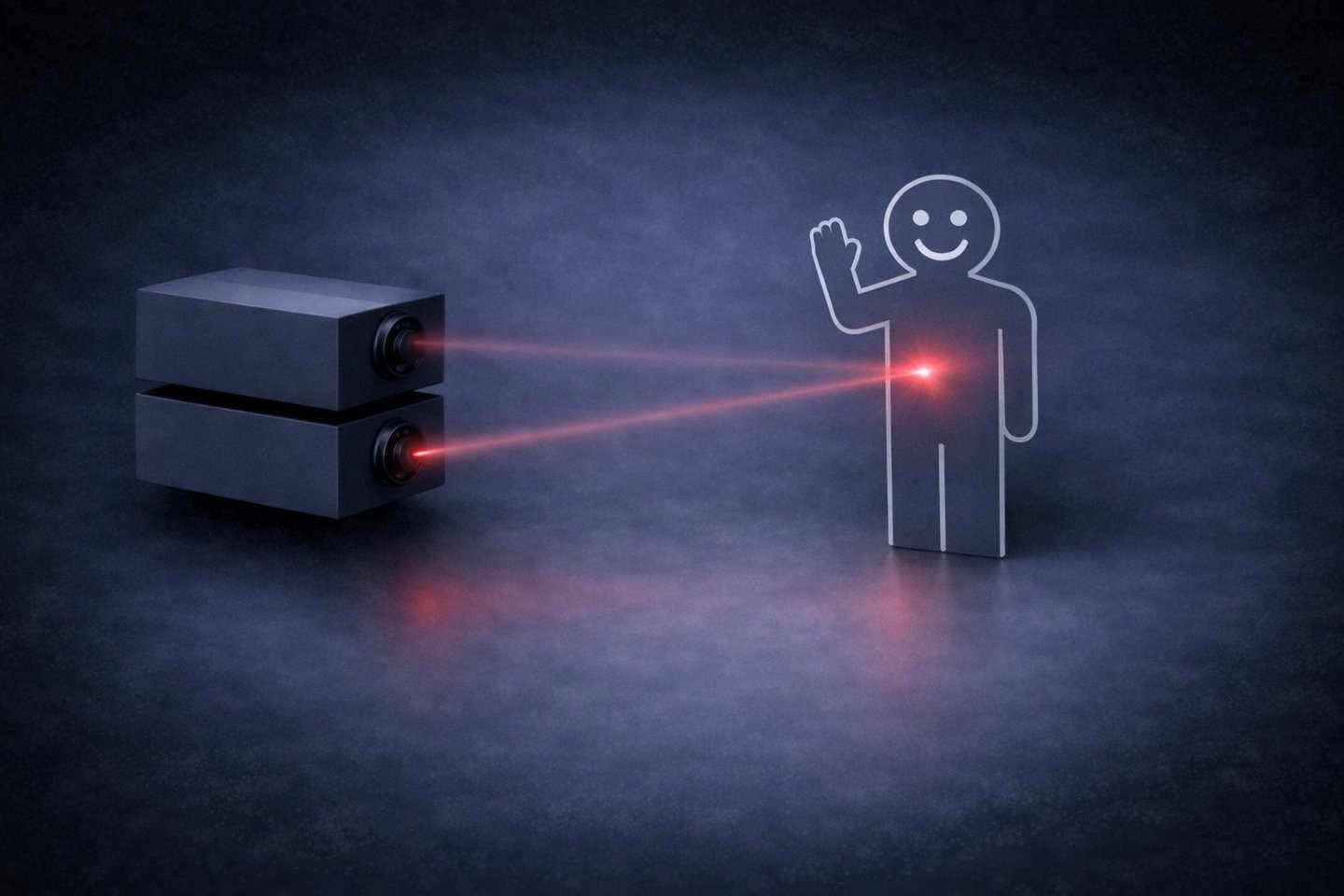

Modo réflex: configuración rápida y rango hasta 5 metros.
